После выполнения предварительных действий для настройки развал-схождения вы можете приступать к установке системы выравнивания развал-схождения.

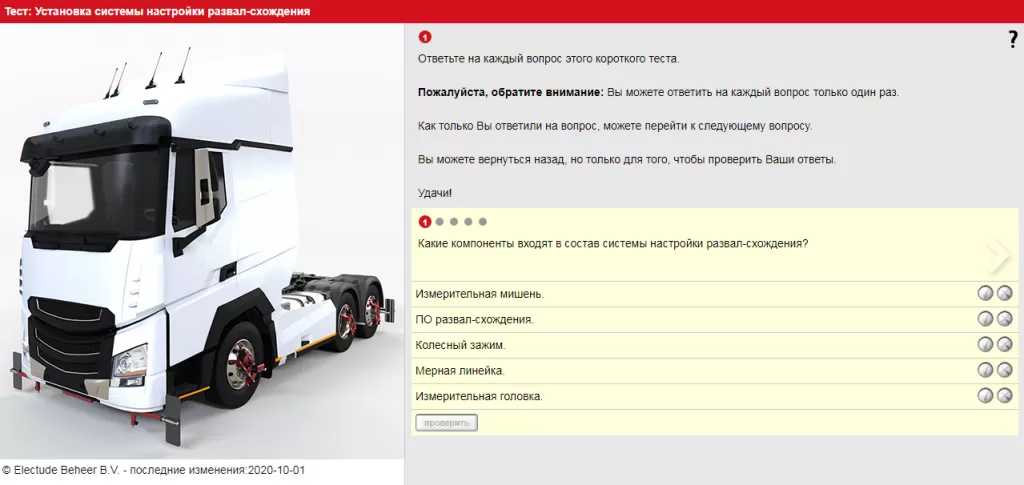

Система настройки развал-схождения включает в себя следующие компоненты:
- Адаптер колеса. Адаптер колеса необходим для установки измерительной головки на колесе.
- Две измерительные головки (генераторы). Две измерительные головки устанавливаются на колёсах как с левой, так и с правой стороны.
- Две мерные линейки. Устанавливаются на переднюю и заднюю часть шасси.
- Четыре измерительные мишени. Мишени располагаются спереди слева, спереди справа, сзади слева и сзади справа на мерной линейке.
- ПО по настройке развал-схождения. Измерительные головки работают через соединение Bluetooth.

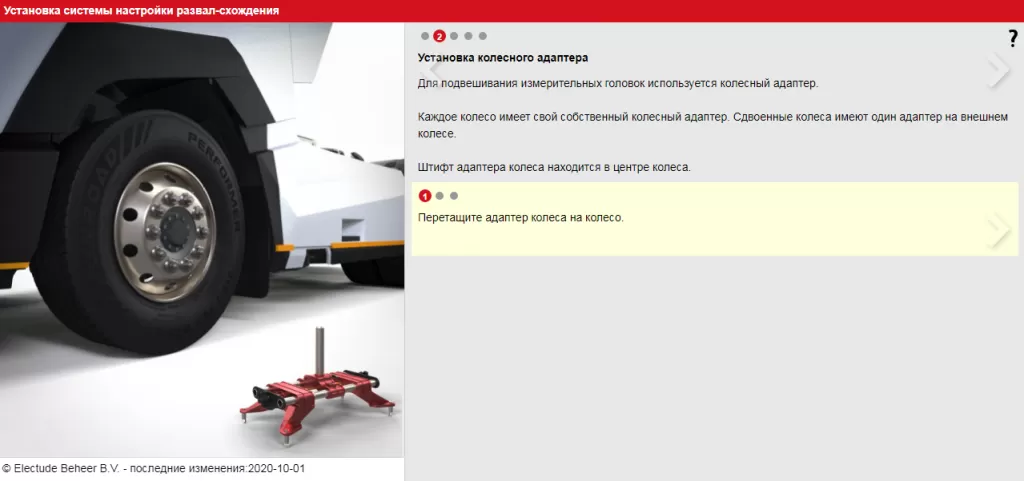

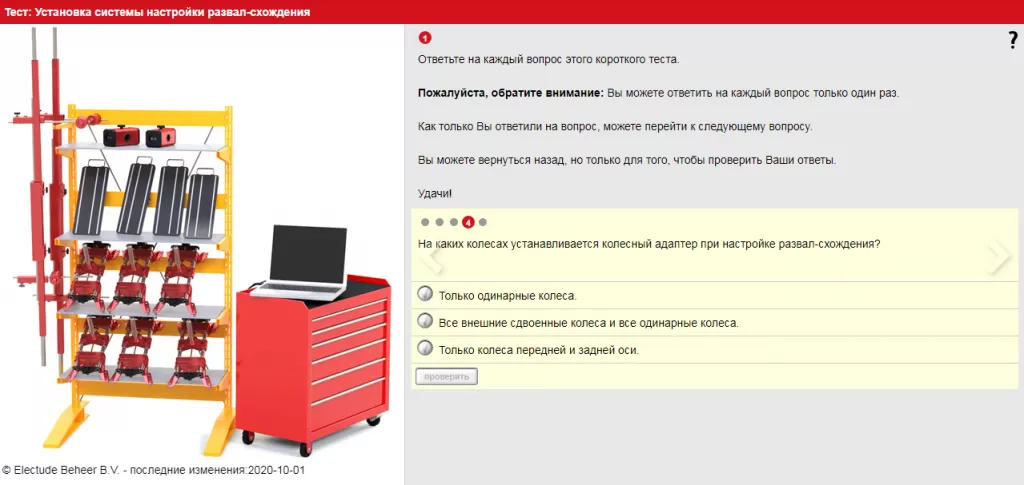

Для подвешивания измерительных головок используется колесный адаптер. Каждое колесо имеет свой собственный колесный адаптер. Сдвоенные колеса имеют один адаптер на внешнем колесе. Штифт адаптера колеса находится в центре колеса.

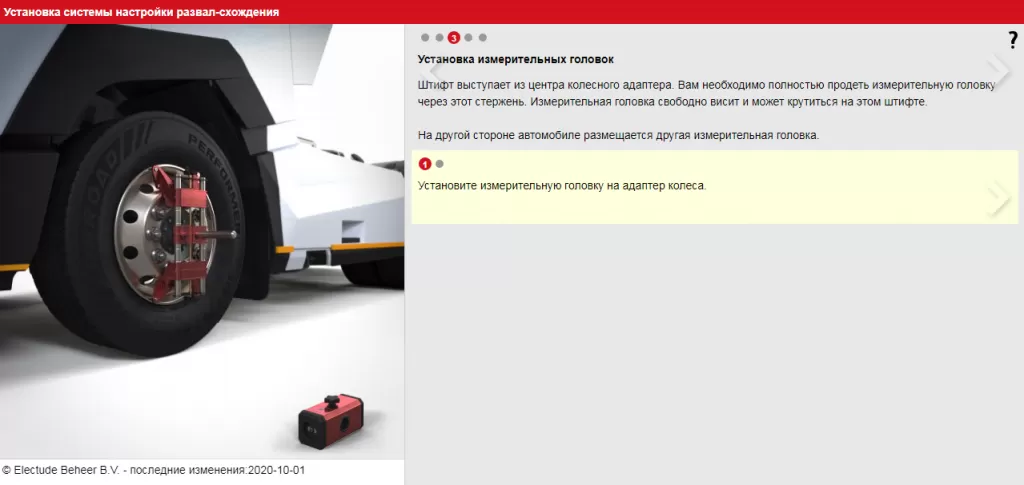

Установка измерительных головок
Штифт выступает из центра колесного адаптера. Вам необходимо полностью продеть измерительную головку через этот стержень. Измерительная головка свободно висит и может крутиться на этом штифте. На другой стороне автомобиля размещается другая измерительная головка.
Установка мерных линеек
Чтобы можно было установить мишени, Вам необходимо сначала повесить две мерные линейки.
Вы можете повесить одну мерную линейку в передней части автомобиля на поперечину шасси.

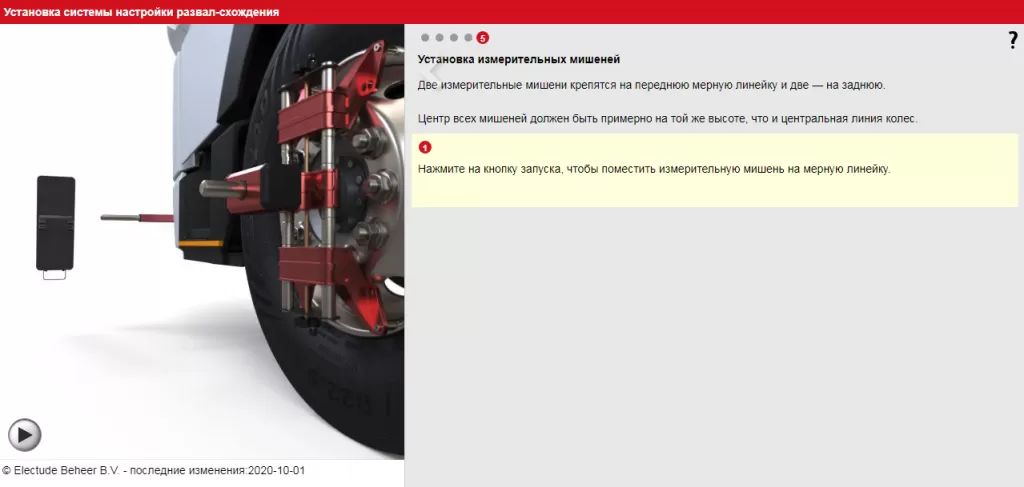

Установка измерительных мишеней
Две измерительные мишени крепятся на переднюю мерную линейку и две — на заднюю. Центр всех мишеней должен быть примерно на той же высоте, что и центральная линия колес.Кроме обучающего материала в системе ELECTUDE по данной теме, как и в других разделах и модулях, есть специальный контрольный тест.
