Автосканер используется для оценки состояния различных электронных систем управления: ДВС, комфорта, активной и пассивной безопасности, мультимедиа, ходовой части транспортного средства и т.д.
Самое главное в любом автосканере – программное обеспечение, определяющее его функциональные возможности. Существуют мультимарочные (мультибрендовые) устройства (для работы с различным парком автомобилей) и мономарочные (брендовые), дилерские (предназначенные для конкретной марки).
В нашей статье мы проведем обзор популярных автосканеров: SNOOPER+ от компании WÜRTH, X-431 PRO от компании LAUNCH и KTS 560/590 от компании BOSCH.

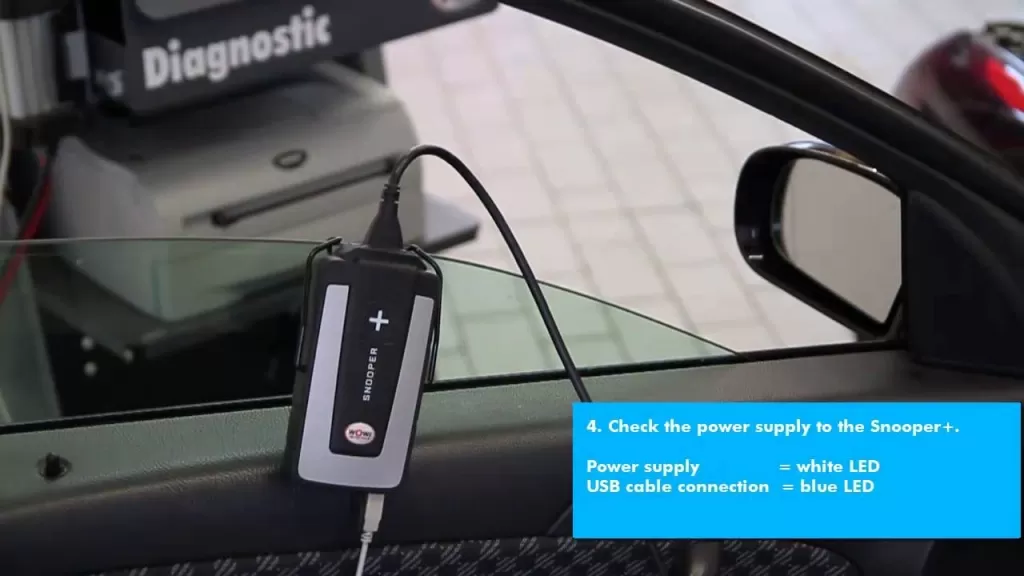

SNOOPER+
Диагностический Bluetooth сканер предназначен для работы с электронными системами легковых автомобилей и легкого коммерческого транспорта. Snooper+ работает с установленным программным пакетом WOW!. Обмен данными с компьютером осуществляется через радиоканал Bluetooth.
Особенности устройства:
- Записывает данные в движении, оценивает полученные данные на компьютере, не требует приобретения дополнительного оборудования.
- Оснащен внутренним интегрированным Bluetooth.
- Позволяет получать визуальное и акустическое оповещение, обеспечивает точность диагностических процедур.
- Профессиональный подвес поворачивается на 350°.
- Осуществляет мониторинг напряжения батареи авто по мультицветному LED индикатору.
- Поддерживает диагностические протоколы, мультиплексор гарантирует подключение к следующим пинам: 2 x HS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW (J1850), PWM (J1850), RS485 (J1708), TTL и SPI, (аналоговый вход, выход 5 вольт), DoIP (VOLVO c 2016 года, Jaguar XE, Jaguar F-pace, Range Rover Velar) - требуется дополнительный кабель-адаптер арт. W074 002 631.
Технические характеристики:
- Рабочее напряжение: 6–36 В.
- Потребление тока: 500 мА.
- Вес: 480 г (без кабеля подключения к автомобилю).
- Габаритные размеры (Д×Ш×В): 180×85×30 мм.
- Подключение к автомобилю: диагностический кабель (1.6 м) с универсальным разъемом ODBII (стандарт SAE J1962) со встроенным фонариком.
- Подключение к компьютеру: беспроводное подключение Bluetooth.
- Индикаторы состояния: световая и звуковая сигнализация режимов работы.
Комплектация сканера:
- Прибор Snooper+.
- USB кабель.
- Диск с диагностическим ПО WOW!.
- Паспорт прибора с краткой инструкцией.
SNOOPER+ и SENSYS: опыт применения
С компанией WÜRTH инжиниринговый центр SENSYS начал работать в 2018 году. Представительство компании в Беларуси являлось партнером состязания SERVICE MASTER, в рамках которого проводились мастер-классы, на которых мы и познакомились с возможностями диагностики легковых автомобилей при помощи сканера Snooper+.
Сразу была замечена глубина диагностики , справочная база данных, наличие возможностей проведения сложных спецфункций. Данное оборудование показало высокую скорость обработки данных. Программа включает достаточно простой интерфейс и широкие функциональные возможности, подходит для диагностики легкого коммерческого транспорта.
В 2019 году совместно с представительством WÜRTH в Беларуси была подписана совместная концепция, в рамках которой начала свою деятельность Академия SENSYS-WÜRTH. Цель Академии SW – совместное проведение образовательных и мотивационных мероприятий по развитию навыков и умений у автомехатроников в эксплуатации диагностического оборудования SNOOPER+ и WABCOWUERTH.

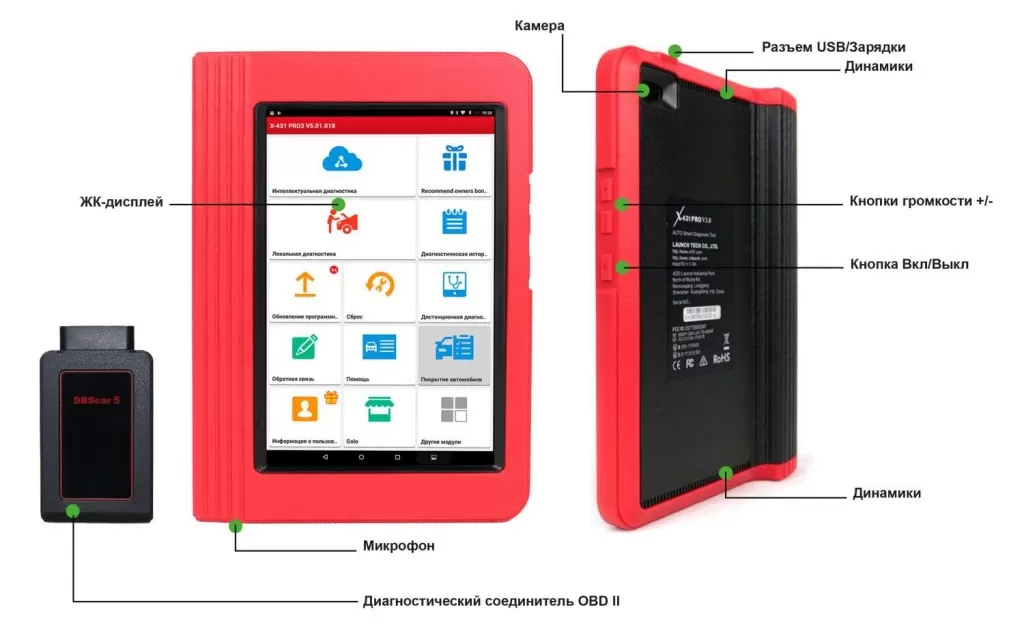

X-431 PRO
Сканер X-431 PRO сочетает всё лучшее от своих предшественников разных периодов (X-431, X-431 MASTER, X 431 GDS, X431 PAD). Предназначен для диагностики электронных систем управления автомобилей европейского, американского и азиатского производства.
- Читает и стирает коды неисправностей автомобиля.
- Считывает текущие параметры системы, потоки данных систем.
- Проверяет исполнительные механизмы.
- Адаптирует и кодирует блоки управления.
- Внедрены специальные программы для спецфункций.
-
Встроен golo бизнес-менеджер.
Технические характеристики:
- Операционная система: Android 7.1.1.
- Процессор: 1.4 ГГц 4 ядра.
- Батарея: 4850mAh.
- Поддерживается Wi-Fi и Bluetooth.
- Время автономной работы: до 5 часов.
- Карты памяти: Micro-SD(TF) поддерживается до 128 ГБ.
- Оперативная память: 2 гб.
- Емкость: 16ГБ.
- ЖК-дисплей: 8,0 дюймов.
- LCD разрешение: 1280 X 800 сенсорный.
- Вес всего комплекта: 5,5 кг.
Комплектация сканера:
- Прибор Launch X-431 PRO v 3.0.
- Диагностический разъем DBScar 5 нового образца.
- Конверт с паролем.
-
OBD II кабель-удлинитель.
- USB кабель для передачи данных.
- Not-16pin разъемы-адаптеры.
X-431 PRO и SENSYS: опыт применения
X-431 PRO – первый универсальный мультимарочный сканер, который инжиниринговый центр SENSYS стал применять, когда в 2014 году начал заниматься организацией и проведением первых курсов по основам компьютерной диагностики электронных систем. На тот момент нас интересовали возможности оборудования, чтобы сравнить его с иными диагностическими сканерами. Мы хотели разобраться в специфике проведения диагностики электронных систем при помощи мультимарочных сканеров.
Авторизация как учебного центра компании LAUNCH была нами получена в 2015 году, что позволило проводить тематические семинары и тренинги по эксплуатации оборудования.
По сей день мы являемся авторизованным учебным центром, проводим обучение по эксплуатации диагностического оборудования компании LAUNCH.

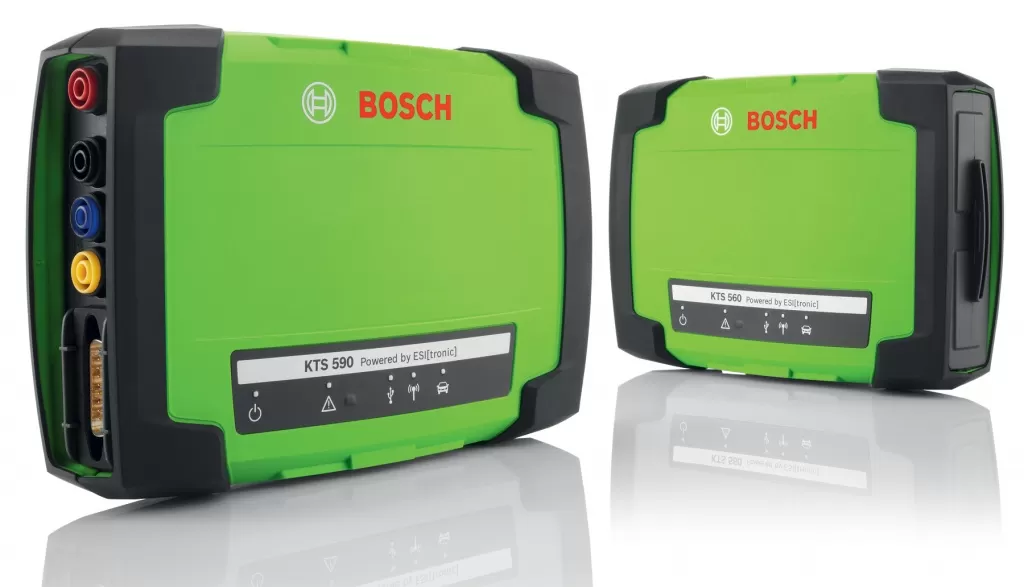

KTS 560/590
KTS 560/KTS 590 предназначены для диагностики электронных систем управления легкового и коммерческого транспорта. Наряду с обменом данных проводятся измерения напряжений, сопротивлений и токов.
Особенности сканеров KTS 560 и 590:
- Совместимы с ESI 2.0.
- Подходят для параллельной или одновременной диагностики: быстрая диагностика одновременно из нескольких блоков управления по разным каналам связи.
- Внедрена высокоскоростная связь с ПК через Bluetooth class 1.
- USB 2.0.
- Встроены специальные измерительные модули.
- Поддерживают оптимальные диагностические интерфейсы на основе Ethernet.
- Работают с диагностическим ПО на основе ESI-Web.
- Поддерживают протокол Euro 5 Pass-through (J-2534) для работы с дилерским ПО.
- Имеются светодиоды для отображения статуса работы / связи прибора.
Технические характеристики:
- Рабочее напряжение: 8 – 28 V DC.
- Потребляемая мощность: 10 Вт.
- Габаритные размеры (ШхВхГ): 130 х 45 х 185 мм.
- Вес без соединительных элементов: 0.5 кг.
- Относительная влажность (без конденсации): Ок. 20 % - 80 %
Комплектация сканера:
- Модуль Bosch KTS 560/590.
- Блок питания.
- Кабель OBD.
- Измерительные кабели.
- Измерительные щупы.
- Измерительный зажим.
- Модуль Bluetooth для ПК.
- Кабель USB.
- Кейс.
- DVD-диски ESI[tronic].
- Кронштейн крепления.
BOSCH KTS 560/590 и SENSYS: опыт применения
Инжиниринговый центр SENSYS начал изучение сканеров серии KTS в 2014 году, когда проводился сравнительный анализ мультимарочного диагностического оборудования. Нас интересовали не только распространенные функциональные возможности данного оборудования, но и дилерские функции, сложные спецфункции.
Сегодня мы плотно сотрудничаем с компанией BOSCH. Нами организуются и проводятся специальные мероприятия, в рамках которых мы проводим обучение представителей судебной автотехнической экспертизы по эксплуатации специализированного диагностического оборудования BOSCH CDR.
